Convolutional Neural network 卷積神經網路(part1)
今日的課程來自於: https://youtu.be/5BJDJd-dzzg (0-33分)
為什麼要使用CNN 於影像處理?
CNN vs DNN
我們當然可以使用一般的neural network 來做影像處理，不一定要用CNN。但是我們會遇到一個問題，每一個就是在處理影像辨別時，使用fully connetcted 的 feedforward network來做圖像處裡時，往往需要太多數據。
舉例來說，一張100*100的彩色圖片，他的辨別率才100*100，將他拉成一個vector，他總共有100*100*3(彩色需要三個value)=三萬維了。如果input 是三萬為，假設hidden layer 有1000個neuron，那僅僅是第一層hidden layer的參數就已經有30000*1000個了，這樣太多了。
所以CNN做得事情其實是，用簡化這個neural network的架構，我們根據自己的知識和對圖像處裡的理解，一開始就把某些實際上用不到的參數給過濾掉，我們一開始就使用較少的參數來處理，所以CNN其實是比一般的DNN還要簡單的
雖然CNN看起來比較複雜，但事實上他的模型比DNN還要簡單，我們就是用prior knowledge，去把原來fully conected 的layer 裡面的一些參數拿掉，就變成CNN
Why can we discard some parameters?
為什麼可以減少一些參數呢? 為什麼可以減少參數還可以做圖像處裡?
下面有三點對影像處裡的觀察:
1. Some pattens are much smaller than the whole image
在影像處理中，如果在network的第一層hidden layer裡，那些neuron要做的就是偵測有沒有一種特定的patten出現。所以並不需要看整張image，只需要看這張image 的一小部分，就可以解決這件事情了
舉例來說，假設現在我們有一張鳥的圖片，那第一層的hidden layer的某一個neuron的工作是，偵測有沒有鳥嘴。其實不需要看整張圖片，只需要給neuron看重點就可以了。每一個neuron其實只要連接到一個小塊的區域就好，它不需要連接到整張完整的圖，因此也對應更少的參數
2. The same patterns appear in different regions
同樣的patten，可能會出現在image的不同部位，但是他們有同樣的形狀，因此可以用同樣的neuron，同樣的參數，被同一個detector檢測出來。
舉例來說，圖片中可能有一個處於圖左上角與中間的鳥嘴，這時不需要訓練兩個不同的detector去專門偵測左上角有沒有鳥嘴和中間有沒有鳥嘴，我們需要cost down(降低成本)，所以我們可以要求這些功能幾乎一致的neuron共用一組參數，他們share同一組參數就可以減少參數的量
3. Subsampling the pixels will not change the object
我們可以對一張image 做subsampling( 二次抽樣)，將image 抽掉奇數行、偶數列拿掉，變成原來的十分之一。這不會影響我們對圖片的理解，因此我們可以利用subsampling 這個概念把image 變小，從而減少需要用到的參數量
CNN的架構

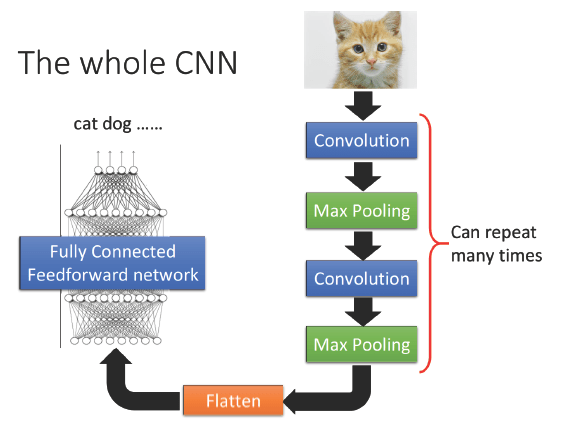

整個CNN的架構是這樣的，收到一張圖片之後，重複 Concolution和max pooling (這兩個步驟可以進行多次，重複次數需要先決定)，這個過程就是network的架構，就像network會有好幾層一樣。
之後要做的是Flatten(將矩陣拉直)，在將flatten output丟到一般的Fully connected network，最終得到影像辨識的結果。
我們基於之前提到三個對影像處理的觀察:
- 偵測不需要整張image，只需要一部分
- 同樣的patten會出現在一張圖片的不同區域，可以使用同樣的參數
- 我們可以對整張image做subsampling
前面兩點的特性是用convolution 的layer來處理的，最後的特性是用max pooling 來處理
Convolution
假設現在我們network的input是一張6*6的image。圖片是黑白的，所以每個pixel只需要一個value來表示。而在convolution layer裡面，有一堆Filter，這裡的每一個Fliter，其實就等同於是Fully connected layer 裡的一個neuron
Property1
每一個Fliter 就是一個matrix ，這個matrix 裡面每一個element的值，就跟那些neuron的weight和bias一樣，是network的parameter，他們都是通過training data學出來的，而不是人去設計的
所以每個Fliter裡面的值是甚麼，要做什麼事情，都是自動學出來的，下圖中的filter是3*3的size，意味著他在偵測一個3*3的patten。當她偵測的時候，並不會去看整張image，他只看一個3*3裡的pixel，就可以判斷某一個patten有沒有出現，這就是考慮property 1 了
Property 2
這個filter是從image的左上角開始，做一個slide window，每次向右移動一個距離，這個距離就叫做stride，由你自己設定，每次filter停下來的是侯就跟對應的3*3matrix做一個內積。這裡設定stride=1 ，那麼我們的filter每次移動一格，到最右邊就從下一行最左邊重複進行上述操作，經過一整個convolution的process，最終得到下圖所示的4*4 matrix
觀察上圖的filter 1 ，它的斜對角是1,1,1，所以這個fliter的工作就是找出有沒有連續的從左上角到右下角的1,1,1出現在這個image裡面。 檢測到的結果已在上左圖用藍色標示出來，此時fliter得到的和積在左上和左下得到最大的值。這就是說，該fliter所要偵測的pattern出現在image的左上角和左下角
同一個pattern出現在image左上角的位置和左下角的位置，並不需要用到不同的filter，我們用filter1就可以偵測出來，這就考慮property 2
Feature map
在一個convolution的layer裡面，他會有一堆filter，每一個filter做完會得到一個4*4matrix，將所有的filter做完之後，就會得到很多個4*4matrix，將這些matrix合起來，就叫做Feature Map
CNN 對不同scale的相同pattern的處理上存在一定的困難，因為現在每一個filter size都是一樣的。這意味著，如果有同一個pattern，它有不同的size，但CNN並不夠自動處裡這個問題；DeepMind曾經發過一篇paper，上面提到當你input一張image的時候，他在CNN面前，再接到另一個network，這個network做的事情是，他會output一些scalar，告訴你這個image的裡面的那些位置要做旋轉or縮放，再丟到CNN裡面，這樣你其實會得到比較好的performance
Colorful image
剛剛的例子是黑白的image，所以你input的是一個matrix，如果今天是彩色的image就必須由RGB組成。所以彩色的image就是好幾個matrix疊再一起，是一個立方體，如果今天要處理彩色的image，要怎麼做呢?
這個時候你的filter 就不在是一個matrix了，他也會是一個立方體，如果你今天是RGB這三個顏色來表示一個pixel的話，那你的input就是6*6*3，你的filter 就是3*3*3，你的filter 的高就是3，你在做convolution的時候，就是把這個filter的9個值跟這個image裡面的9個值最內積，可以想像成filter的每一層都分別跟image的三層做內積，得到的也是一個三層的output，每一個filter同時就考慮了不同顏色所代表的channel
Convolution vs Fully Connected
filter 是特殊的 ”neuron”
convolution 跟 fully connected 有什麼關係。其實convolution就是一個neural network。
convolution這件事情，其實就是fully connected 的layer把一些weight拿掉而已，下圖的綠色方框標示出的feature map 的output ，其實就是hidden later 的 neuron的output ( 可以將矩陣拉直，沒有使用的weight 給零)
每個 “neuton” 只檢測 image的部分區域
比照fully connected 的neuron是必須連接到所有36個input上的，但是我們現在只用連接9 個input ，因為我們知道要detect一個patten，不用看整張image，看9個input pixel就夠了，所以當我們這麼做的時候，就用了比較少的參數
“neuton” 之間共享參數
在fully connected layer裡面，每一個neuron應該都有自己獨立的weight。但是當我們做這個convolution的時候，首先我們把每一個neuron前面連接的weight減少了，然後我們強迫某些neuron 要共享一組weight，雖然這兩個neuron連接到的pixel對象各不相同，但他們的weight都必須是一樣的，等於filter裡面的元素值，就叫做weight share。
當我們做這件事的時候，用的參數又比之前更少。
conclusion
因此我們可以這樣想，有這樣一些特殊的neuron，它們只連接著9條帶weight的線。當filter在image matrix上移動做convolution的時候，每次移動做的事情實際上是去檢測這個地方有沒有某一種pattern，對於Fully connected layer來說，它是對整張image做detection的，因此每次去檢
測image上不同地方有沒有pattern其實是不同的事情，所以這些neuron都必須連接到整張image的所有pixel上，並且不同neuron的連線上的weight都是相互獨立的。
那對於 convolution layer來說，首先它是對 image的一部分做 detection的，因此它的 neuron只需要連接到 image的部分 pixel上，對應連線所需要的 weight參數就會減少；其次由於是用同一個 filter去檢測不同位置的 pattern，所以這對 convolution layer來說，其實是同一件事情，因此不同的 neuron，雖然連接到的 pixel對象各不相同，但是在”做同一件事情”的前提下，也就是用同一個 filter的前提下，這些 neuron所使用的 weight參數都是相同的，通過這樣一張 weight share的方式，再次減少 network所需要用到的 weight參數
CNN的本質，就是減少參數的過程
Max pooling
operation of max pooling
相較於convolution，max pooling是比較簡單的，它就是做subsampling，根據filter 1，我們得到一個4*4的matrix，根據filter 2，你得到另外一個4*4的matrix，接下來，我們要做什麼事呢？
我們把output四個分為一組，每一組裡面通過選取平均值或最大值的方式，把原來4個value合成一個 value，這件事情相當於在image每相鄰的四塊區域內都挑出一塊來檢測，這種subsampling的方式就可以讓你的image縮小!
講到這裡你可能會有一個問題，如果取Maximum放到network裡面，不就沒法微分了嗎？ max這個東西，感覺是沒有辦法對它微分的啊，其實是可以的，後面的章節會講到Maxout network，會告訴你怎麼用微分的方式來處理它
Convolution + Max pooling
做完一次convolution加一次max pooling，我們就把原來6*6的image，變成了一個2*2的image；至於這個2*2的image，它每一個pixel的深度，也就是每一個pixel用幾個value來表示，就取決於你有幾個filter。幾個filter 代表深度有幾維。
所以，這是一個新的比較小的image，它表示的是不同區域上提取到的特徵，實際上不同的filter檢測的是該image同一區域上的不同特徵屬性，所以每一層channel(通道)代表的是一種屬性，一塊區域有一種不同的屬性，就有一層不同的channel，對應的就會有一個不同的filter對其進行convolution操作。
這件事情可以重複很多次，可以把得到的這個比較小的image，再次進行convolution 和 max pooling ，得到更小的image ，以此類推
這裡有一個問題: 假設我第一個convolution有25個filter ，通過這些filter得到25個feature map ，然後repeat的時候第二個convolution也有25個filter，那麼做完之後是不是會得到25² 個feature map ?
其實不是這樣的，你這邊做完一次convolution，得到25個feature map 之後再做一次convolution，還是會得到25個feature map，因為convolution在考慮input的時候，是會考慮深度的，他並不是每一個channel分開考慮，而是一次考慮所有的channel，所以你 convolution這邊有多少個 filter，再次output就會有多少個 channel
因此你這邊有25個 channel，經過含有25個 filter 的 convolution之後 output還會是25個 channel，只是這邊的每一個 channel，他都是一個cubic，他的高有25個 value這麼高
Flatten
做完convolution 和 max pooling 之後，就是Flattne 和 Fully connected Feedforward 的部分
Flatten 的意思是，把左邊的feature map 拉直，然後丟進一個 Fully connected Feedforward network，然後就結束了。也就是說，我們之前通過CNN提出了image的feature，他相較於原先一整個image的vector，少了很大一部分的內容，因此需要的參數也大量的減少了，但最終，也還是要丟到一個Fully connected 的network中去做最後的分類工作
CNN in Keras
內容簡介
接下來就來講一下，如何用Keras來implement CNN，實際上在compile、training和fitting的部分，內容和DNN是一樣的。對CNN來說，唯一需要改變的是network structure，以及input的format
本來在DNN裡，input是一個由image拉直展開而成的vector，但現在如果是CNN的話，他會考慮input image的幾何空間的，所以不能直接input一個vector，而是imput一個tensor給他(tensor就是高維的vector)，這裡你要給他一個三維的vector，一個image的長寬各式一維，如果是彩色的話，RGB就是第三維，所以你要assign一個三維的matrix，這個高維的matrix就叫做tensor
怎麼implement一個convolution的layer呢?
model12.add( Convolution2D (25,3,3, input_shape=(28,28,1)))
還是用model.add增加CNN的layer，將原先的Dense改成Convolution2D，參數25代表你有25個 filter，參數3,3代表你的filter都是3*3的matrix，此外你還需要告訴model，你input的image的shape是什麼樣的，假設我現在要做手寫數字識別，input就是28*28的image，又因為它的每一個pixel都只有單一顏色，因此input_shape的值就是(28,28,1)，如果是RGB的話，1就要改成3
然後增加一層Max Pooling的layer
model12.add( Maxpooling2D(2,2))
這裡參數(2,2)指的是，我們把通過convolution得到的feature map，按照2*2的方式分割成一個個區域，每次選取最大的那個值，並將這些值組成一個新的比較小的image，作為subsampling的結果
過程描述
- 假設我們input是一個1*28*28的image
- 通過25個filter的convolution layer以後你得到的output，會有25個channel，又因為filter的size是3*3，因此如果不考慮image邊緣處的處理的話，得到的channel會是26*26的，因此通過第一個convolution得到25*26*26的cubic image(這裡把這張image想像成長寬為26，高為25的cubic)
- 接下來就是做Max pooling，把2*2的pixel分為一組，然後從裡面選一個最大的組成新的image，大小為25*13*13(cubic長寬各被砍掉一半)
- 再做一次convolution，假設這次選擇50個filter，每個filter size是3*3的話，output的channel就變成有50個，那13*13的image，通過3*3的filter，就會變成11*11，因此通過第二個convolution得到50*11*11的image(得到一個新的長寬為11，高為50的cubic)
- 再做一次Max Pooling，變成50*5*5
在第一個convolution裡面，每一個filter都有9個參數，它就是一個3*3的matrix；但是在第一個convolution layer裡面，雖然每一個filter都是3*3，但它其實不是3*3個參數，因為它的input是一個
25*13*13的cubic，這個cubic的channel有25個，所以要用同樣高度的cubic filter對它進行卷積，於是我們的filter實際上是一個25*3*3的cubic，所以這邊每個filter共有225個參數(225=3*3*25
通過兩次convolution和max pooling的組合，最終的image變成了50*5*5的size，然後使用Flatten將這個image拉直，變成一個1250維的vector，再把它丟到一個Fully Connected Feedforward network
裡面，network structure就搭建完成了
一個重要的問題
看到這裡，你可能會有一個疑惑，第一次convolution的input是25*13*13的cubic，且50個3*3的filter卷積後，得到的輸出時應該是50個cubic，且每個cubic的尺寸為25*11*11，那麼max pooling把長寬各砍掉一半後就是50層25*5*5的cubic，那flatten後不應該就是50*25*5*5嗎？
其實不是這樣的，在第一次做convolution的時候，我們是用25*3*3的cubic filter對25*13*13的cubic input進行卷積操作的，filter的每一層和input cubic中對應的每一層(也就是每一個channel)，它們進行內積後，還要把cubic的25個channel的內積值進行求和，作為這個“neuron”的output，它是一個scalar，這個cubic filter對整個cubic input做完一遍卷積操作後，得到的是一層scalar，然後有50個cubic filter，對應著50層scalar，因此最終得到的output是一個50*11*11的cubic！
這裡的關鍵是filter和image都是cubic，每個cubic filter有25層高，它和同樣有25層高的cubic image做卷積，並不是單單把每個cubic對應的channel進行內積，還會把這些內積求和！ ！ ！最終變為1層，因此兩個矩陣或者tensor做了卷積後，不管之前的維數如何，都會變為一個scalor！ ，故如果有50個Filter，無論input是什麼樣子的，最終的output還會是50層
